Влияние размера ячейки на фильтрацию: как подобрать сетку для промышленных систем очистки

Эффективность любой системы фильтрации во многом определяется правильно подобранным фильтрующим элементом. Одним из ключевых параметров является размер ячейки металлической сетки, от которого напрямую зависит степень очистки, пропускная способность и срок службы оборудования. В промышленных условиях ошибка в выборе может привести к быстрому засорению, потерям давления, снижению качества продукции и росту эксплуатационных затрат.

Роль размера ячейки в процессе фильтрации

Размер ячейки определяет, какие частицы будут задержаны, а какие пройдут сквозь фильтрующий слой. Чем меньше отверстия, тем выше тонкость очистки, однако одновременно увеличивается гидравлическое сопротивление. Слишком крупная ячейка не обеспечит необходимого уровня фильтрации, а слишком мелкая — вызовет быстрый рост перепада давления и необходимость частой промывки или замены элемента.

При выборе сетки важно учитывать:

• дисперсность и форму загрязнений;

• концентрацию твердых частиц;

• вязкость и температуру среды;

• допустимые потери давления;

• режим работы системы (непрерывный или циклический).

Классификация по размерам ячеек

В промышленных системах очистки условно выделяют несколько диапазонов:

• Крупная фильтрация — ячейки от 200–500 мкм и более. Применяется для задержания окалины, стружки, волокон и крупных механических включений.

• Средняя фильтрация — 50–200 мкм. Используется в системах водоподготовки, охлаждения, в химической и пищевой промышленности.

• Тонкая фильтрация — менее 50 мкм. Актуальна для фармацевтики, нефтехимии и прецизионных технологических процессов.

Для решения этих задач широко применяется сетка тканная нержавеющая, обеспечивающая стабильную геометрию ячеек, высокую коррозионную стойкость и сохранение характеристик при длительной эксплуатации.

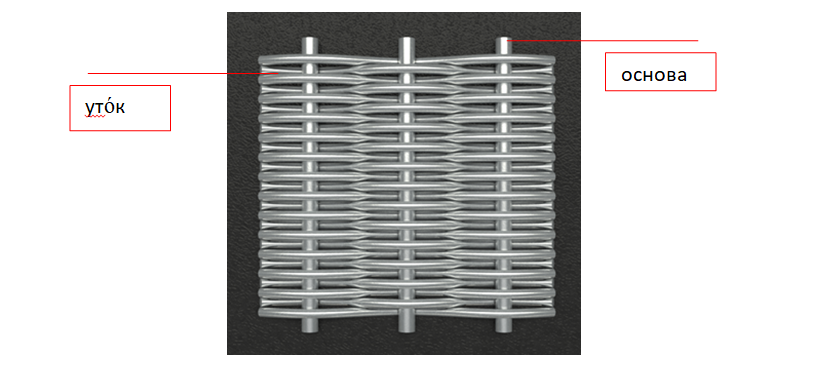

Влияние формы и плотности переплетения

Помимо номинального размера отверстия, на эффективность фильтрации влияет тип плетения. Полотняное, саржевое и усиленное переплетение формируют различную форму каналов и процент открытой площади. Чем выше плотность переплетения, тем точнее фильтрация, но тем ниже пропускная способность и выше склонность к засорению.

Грамотно подобранная сетка фильтровая должна обеспечивать баланс между:

• степенью очистки;

• скоростью прохождения потока;

• устойчивостью к закупориванию;

• возможностью многократной регенерации.

Скорость засорения и образование фильтрующего слоя

Мелкоячеистые сетки быстрее формируют так называемый фильтрующий «кекс» из задержанных частиц. Этот слой повышает сопротивление и снижает производительность, но в ряде процессов может дополнительно улучшать качество очистки. Однако в большинстве промышленных установок требуется компромисс между тонкостью фильтрации и интервалами обслуживания.

На скорость засорения влияют:

• форма частиц (волокнистые, пластинчатые, сферические);

• склонность к агломерации;

• наличие липких и маслянистых компонентов;

• химическая активность среды.

Даже правильно подобранная по микронности сетка может работать неэффективно, если структура загрязнений способствует быстрому перекрытию ячеек.

Гидравлическое сопротивление и энергопотребление

С уменьшением размера ячейки возрастает перепад давления на фильтрующем элементе. Это приводит к увеличению нагрузки на насосы и, как следствие, к росту энергозатрат. В непрерывных производственных линиях даже небольшое дополнительное сопротивление может существенно повлиять на себестоимость процесса.

При расчетах учитывают:

• скорость потока;

• площадь фильтрации;

• процент открытой поверхности;

• диаметр проволоки и шаг плетения.

Тканые нержавеющие сетки с оптимальным соотношением этих параметров позволяют получить требуемую степень очистки без избыточных потерь давления.

Ресурс и регенерация

Чем меньше ячейка, тем чаще требуется промывка или химическая очистка фильтра. Поэтому важным фактором становится механическая прочность и стойкость материала к коррозии и температурным перепадам. Нержавеющая сталь сохраняет форму ячеек при многократных циклах регенерации, что обеспечивает стабильность фильтрационных характеристик на протяжении всего срока службы.

Практические рекомендации по подбору

Оптимальный выбор размера ячейки должен основываться на анализе фракционного состава загрязнений и технологических требований. На практике часто применяются многоступенчатые системы: сначала используется сетка с крупными ячейками для предварительной очистки, затем — более мелкая для тонкой фильтрации. Такой подход снижает нагрузку на финальные элементы и увеличивает общий ресурс оборудования.

Комплексный учет характеристик среды, режима работы и параметров фильтрующего полотна позволяет подобрать сетку, которая обеспечит требуемое качество очистки, минимальные потери давления и надежную работу промышленных систем в долгосрочной перспективе.
