Сетки медные (для экранирования)

Наименование товара
Поставка
Размер ячейки, ммРазмер ячейки, мм
Диаметр проволокиДиаметр проволоки
Цена с НДС
Длина сетки в рулоне
Размер ячейки, мм
Длина сетки в рулоне
30
Размер ячейки, мм
Размер ячейки, мм
0.3
Диаметр проволоки
Диаметр проволоки
0.12
1 271 руб / м²
Длина сетки в рулоне
Размер ячейки, мм
Длина сетки в рулоне
30
Размер ячейки, мм
Размер ячейки, мм
0.56
Диаметр проволоки
Диаметр проволоки
0.15
958 руб / м²
Готово
Длина сетки в рулоне
Размер ячейки, мм
Длина сетки в рулоне
30
Размер ячейки, мм
Размер ячейки, мм
1
Диаметр проволоки
Диаметр проволоки
0.22
1 438 руб / м²





Медная сетка для экранирования: подавление электромагнитного поля



Среди материалов, которые применяются для экранирования, популярностью пользуются сетки медные. В сравнении с листовыми материалами экранирующие сетки легче, проще в монтаже и эксплуатации – стены и потолки экранированные сеткой, могут сразу покрываться обоями, штукатурками, текстурными красками и т.п. Ячеистая поверхность обеспечивает воздухообмен и светопроницаемость.

При этом экранирующие свойства сеток меди эффективно проявляется в широком диапазоне частот – для защиты от высокочастотного излучения (ВЧ) и от низкочастотных электрических полей (НЧ) с высоким коэффициентом ослабления от 30 до 60 дБ. Медные сетки используются преимущественно для защиты помещений и высокочувствительного оборудования: экранированные сеткой объекты надежно изолируются от влияния электромагнитного излучения в диапазоне частот от 10МГц до десятков ГГц.

В качестве экранирующих сеток используют также сетки из нержавеющей проволоки и латунной проволоки, но медные сетки пользуются большей популярностью у специализированных организаций производящих защиту ответственных объектов.

Эффективность экранирующий свойств сеток зависит от размера ячейки и схемы монтажа. В таблице № 1 приведен приблизительные экранирующие свойства сеток для разных частот электромагнитного поля.

Волновой диапазон излучения

Основные источники излучения

Приблизит. частота
волны

Ослабление электромагнитного поля* в зависимости от размера ячеек

Ячейка
0,3÷0,35

Ячейка 0,5÷0,56

Ячейка 0,9÷1,2

СВЧ микроволновое излучение

5G мобильная/сотовая связь в перспективе

4,5÷70 ГГц

до 40 Дб*

до 30 Дб

до 20 Дб

спутниковое TV

5,8 ГГц

45 Дб

36 Дб

27 Дб

связь с космическими аппаратами на орбите Земли

5,8 ГГц

45 Дб

36 Дб

27 Дб

спецсвязь наземная

5,8 ГГц

45 Дб

36 Дб

27 Дб

беспроводные камеры и средства передачи видео

5,65 ГГц

46 Дб

37 Дб

26 Дб

Wi-Fi роутеры

5 ГГц

46 Дб

37 Дб

26 Дб

ОВЧ излучение (УКВ)

4G LTE мобильная связь в России

2,5÷2,6 ГГц

49 Дб

41 Дб

28 Дб

микроволновая СВЧ печь

2,45 ГГц

49 Дб

41 Дб

28 Дб

Bluetooth

2,4 ГГц

49 Дб

41 Дб

28 Дб

Wi-Fi роутеры

2,4 ГГц

49 Дб

41 Дб

28 Дб

спутниковая система навигации

1,2÷1,7 ГГц

50 Дб

43 Дб

33 Дб

3G мобильная связь 900 UMTS, 800-1800 LTE

800÷1900 МГц

до 50 Дб

до 43 Дб

до 33 Дб

цифровое телевидение

470÷862 МГц

до 50 Дб

до 45 Дб

до 36 Дб

LPD и PMR рации

433÷446 МГц

49 Дб

48 Дб

37 Дб

пульты авто сигнализации

434 МГц

49 Дб

48 Дб

37 Дб

радиовещание FM

88÷108 МГц

до 51 Дб

до 55 Дб

до 49 Дб

аналоговое телевидение

от  48,5 МГц

53 Дб

57 Дб

53 Дб

рации Low Band

33÷50 МГц

54 Дб

57 Дб

53 Дб

коротковолновой диапазон

загоризонтные радиолокаторы

3÷30 МГц

до 55 Дб

до 59 Дб

до 55 Дб

рации СиБи (гражданский диапазон)

27 МГц

54 Дб

59 Дб

55 Дб

среднечастотный диапазон

радиовещание АМ

540÷1650 кГц

до 56 Дб

до 61 Дб

до 62 Дб

SOS частота

500 кГц

58 Дб

62 Дб

60 Дб

низкочастотный диапазон

навигация

100 кГц

57 Дб

62 Дб

60 Дб

пульты дистанционного управления приборов

36÷56 кГц

до 58 Дб

до 61 Дб

до 60 Дб

* ослабление 1дБ приблизительно можно приравнять к ослаблению «в 1,2 раза», т.е ослабление 50дБ – это ослабление воздействия электромагнитного излучения в 60 раз!

ВНИМАНИЕ: вся указанная информация относительно экранирующих свойств сеток получена из открытых источников и приведена в качестве общей информации. Для эффективного решения вопросов защиты от воздействия ЭМИ рекомендуем обратиться в соответствующие проектные и монтажные организации. Простите, но мы специалисты в сетках, а защита нашими сетками от излучения – всего лишь один из частных случаев их применения.

Заказы на сетки из меди поступают в ТОРГОВЫЙ ДОМ СЕТОК и для более оригинального бытового применения. Например, наша сетка однажды была приобретена в качестве медного покрытия для экранирования палатки, в которой проводились духовные практики.

Материал привлекателен внешне, поэтому сетку медную также используют дизайнеры в качестве элементов декора фасада или интерьера.

Медная сетка: изготовление

Сетка изготавливается из медной проволоки марки М1 путем простого полотняного плетения: каждая проволока основы переплетается с проволокой утка. Ячейки квадратные, со стороной от 0,2 до 1,0 мм.

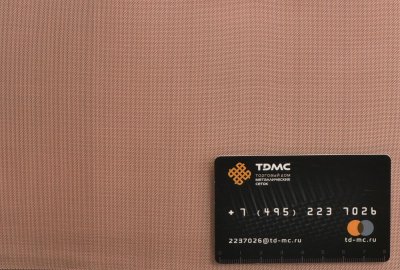

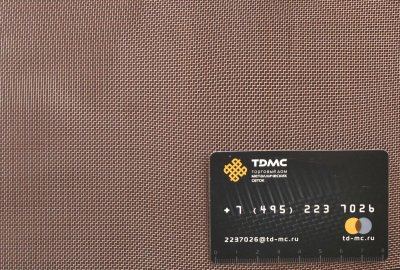

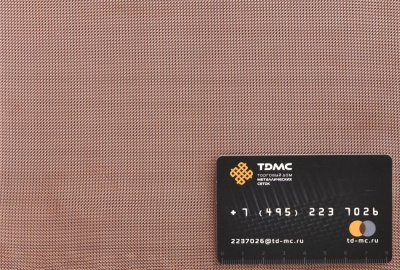

Сетка медная полотняного плетения
Сетка медная полотняного плетения

Готовая продукция наматывается на гильзы в рулоны. Ширина рулона – минимум 1000 мм, длина – 10–60 м. В одном рулоне допускается максимум 5 отрезков. Сетка медная обертывается полиэтиленовой пленкой, рулон по краям и середине фиксируется клейкой лентой. Допускается упаковка в водонепроницаемую бумагу.

Транспортируется продукция в крытых автомобилях, вагонах, контейнерах. Гарантийный срок хранения сетки – 12 месяцев с момента изготовления.

Медные сетки: технические условия и стандарты

Изготовление медных сеток регулирует ГОСТ 6613-86 – норматив, который определяет производство тканых сеток с ячейками квадратной формы.

Наряду с госстандартом действуют также технические условия. ТОРГОВЫМ ДОМОМ СЕТОК разработаны ТУ 1276-003-38279335-2013 «ПРОВОЛОЧНЫЕ ТКАНЫЕ СЕТКИ», по которым изготавливается сетка медная 0,56 х 0,15.

Это базовый продукт, который всегда в наличии на складе компании в Москве. Клиентов привлекает стабильная эффективность экранирования сеткой и невысокая стоимость этого вида метизов.

Медная проволока: свойства материала

Основа сеток – мягкая отожженная проволока марки М1, которая соответствует ГОСТ 859-78. Это самая дорогостоящая и качественная марка проволоки. Состав: медь (copper) – 99,9%, примеси – менее 0,1%.

От других видов сортового проката – марок М2 и М3 – отличается лучшими эксплуатационными свойствами, повышенной электро- и теплопроводностью, прочностью и гибкостью, эстетичным внешним видом.

Медная сетка для экранирования изготавливается из круглой проволоки с сечением 0,1–0,4 мм.

На выбор клиента: предложения по медной сетке

ТОРГОВЫЙ ДОМ СЕТОК предлагает выбор медной сетки, изготовленной по ГОСТ или специально разработанным стандартам. Продукцию можно посмотреть на складах Москвы и Электростали, здесь хранится готовая медная сетка, купить которую можно сразу же либо заказать метиз нужного вам типоразмера.

Мы гарантируем полное соответствие поставляемой нами медной сетки заявленным техническим условиям. Однако мы не оказываем услуги по техническим расчетам экранирования, этот вопрос рекомендуем решать с профильными специалистами.

Москва предлагает курьерскую доставку заказа. Покупайте продукцию от 100 тысяч рублей, и адресная доставка будет бесплатной. Также возможен самовывоз товара со склада. В другие регионы России и страны мира отправляем продукцию почтовыми службами и транспортными компаниями.
