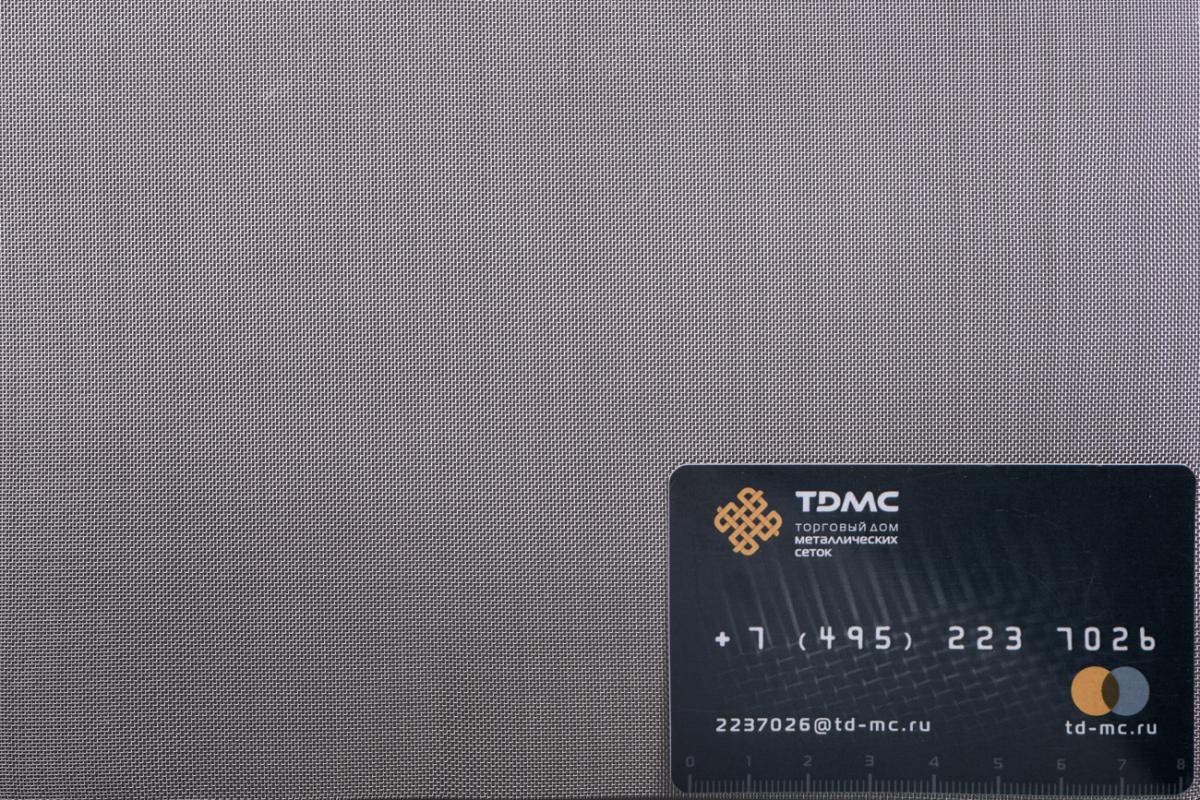

Сетка нержавеющая № 472 схема плетения - фото 5

Сетка нержавеющая № 472

Name: Сетка нержавеющая № 472
SKU: 448
Price: 803 RUB
Availability: InStock

ТУ 14-4-1569-89

Нет в наличии

Основные характеристики

Наименование по ГОСТ (ТУ) Сетка № 472 12Х18Н9 ТУ 14-4-1569-89
Тип плетения полотняное
Номер сетки № 472
Размер стороны ячейки 0.472 мм
Диаметр проволоки 0.13 мм
ГОСТ (ТУ) ТУ 14-4-1569-89
Марка стали Нержавеющая сталь 12Х18Н9
наличие сетки изготовленной из другой марки стали можно уточнить в отделе сбыта
Ширина полотна сетки 1000 мм
Длина сетки в рулоне 30 м, возможна отмотка от рулона требуемого количества, а также раскрой сетки на куски необходимых размеров.

Общее/Прочее

Наименование по НТД Сетка № 472 12Х18Н9 ТУ 14-4-1569-89
Тип плетения полотняное
Номер сетки № 472
ГОСТ (ТУ) ТУ 14-4-1569-89
Применение для сепарирования продуктов измельчения зерна, предназначенную для оснащения мельничных комплексов
Количество ячеек на 1 дм 166 шт
Количество ячеек на 1 см2, шт 276 шт
Живое сечение 61,2 %
Номинальный размер стороны ячейки в свету 0.472 мм
Допускаемое отклонение от номинального размера для среднего арифметического размера стороны ячейки в свету ±6%
Максимальное допустимое отклонение от номинального для размера отдельной увеличенной ячейки ±20%
Допускаемое число ячеек с максимально увеличенными размерами сторон в свету 5%
Номинальный диаметр проволоки 0.13 мм.
Предельное отклонение по диаметру проволоки: ±0,01 мм. Согласно требований технических условий диаметр проволоки контролируется до изготовления сетки, т.к. при изготовления сетки возможно естественное утонение проволоки.
Ширина полотна сетки 1000 мм мм.
Предельное отклонение по ширине: ±1%
Длина сетки в рулоне стандартная длина сетки в рулоне 30 м
Возможна отмотка от рулона требуемого количества, а также раскрой сетки на куски необходимых размеров. По требованию Покупателя возможна поставка сетки одним цельным куском. Согласно требованию технических условий длина одного отрезка сетки в рулоне должна быть не менее минимальная длина куска - 1 м. Рулон может состоять из нескольких отрезков сетки, но не более 5 шт.. Рулон может состоять из нескольких отрезков сетки одного номера. Допустимое отклонение по длине ±50 мм
Состояние поставки сетка поставляется в рулонах намотанных на картонную шпулю (гильзу). Диаметр рулона 0,22±0,05м
Кромка сетки сетка выполнена с с обрезным краем
Упаковка Каждый рулон обернут в полиэтиленовую пленку (или влагозащитную бумагу и полиэтиленовую пленку) и упакован в гофроящик 1200х170х160мм. Технические условия допускают использовать другие виды упаковки и материалы обеспечивающие сохранность сетки при транспортировании. Допускается упаковывать несколько рулонов сеток оформленных одним сертификатом качества в один фанерный ящик
Теоретическая масса 1 кв.м сетки нетто 0,306 кг
Условия хранения по условиям хранения 5 ГОСТ 15150, т.е. под навесами или в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе (например палатки, металлические хранилища без теплоизоляции). Температура от -50°С до +50°С, относительная влажность воздуха до 100% при температуре +25°С
Гарантийный срок хранения не регламентируется

Материал

Материал Нержавеющая сталь 12Х18Н9
наличие сетки из другой марки стали или срок и возможность ее изготовления можно уточнить в отделе сбыта
Тип материала высоколегированная коррозионностойкая и жаростойкая сталь аустенитного класса
НТД на материал химсостав по ГОСТ 5632-72
Основные свойства сталь 12Х18Н9 - универсальная и широко используемая наравне с 08Х18Н10 и AISI 304, но имеет немного большую прочность; свариваемость - хорошая, но из-за отсутствия титана сварочный шов (кроме контактной сварки) подвержен межкристаллитной коррозии; сталь 12Х18Н9 используется более широко при необходимости в последующей термической обработке (закалке) и холодной деформации, в качестве деталей печной арматуры, теплообменников, муфелей, роторов, патрубков и коллекторов выхлопных систем, электродов искровых зажигательных свечей и проч.; слабомагнитна, в термообработанном состоянии практически немагнитна; хорошая сопротивляемость атмосферной и межкристаллитной коррозии в совокупности с жаростойкостью, стабильностью, прочностью, легкостью обработки, возможностью использования в широком диапазоне температур сделали эту марку стали одной из самых производимых и используемых в различных отраслях промышленности, в том числе для изготовления деталей машин и аппаратов продовольственного и торгового машиностроения, товаров народного потребления не подвергаемых сварке (кроме точечной) проволока стали марки 12Х18Н9 используется для изготовления сварных нержавеющих сеток по ТУ 1276-001-38279335-2012, тканых сеток по ГОСТ 3826-82, плетеных транспортерных сеток ТУ 25.93.13-001-15878725-2018, тканых сеток по ТУ 1276-003-38279335-2013, тканых сеток из рифленой проволоки по ТУ 1276-002-38279335-2013 и др.
Коррозионная стойкость сетка и проволока из нержавеющей стали марки 12Х18Н9 обладает хорошей сопротивляемостью к атмосферной и межкристаллитной коррозии в том числе в среде насыщенного пара, при эксплуатации в условиях высоких и низких температур и в агрессивных средах, в растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей, в морской воде; сталь марки 12Х18Н9 рекомендована ГОСТом 5632-72 к применению как коррозионностойкая и жаростойкая; применяется в средах с большой агрессивностью; сталь марки 12Х18Н9 неустойчива в серосодержащих средах
Температура эксплуатации рекомендуемая рабочая температура: от -196°C до 800°С с весьма длительным сроком службы, при наличии агрессивных сред до +350°С; температура начала интенсивного окалинообразования в воздушной среде: 850°С; согласно ГОСТ 5632-72 сталь классифицируется как жаростойкая
