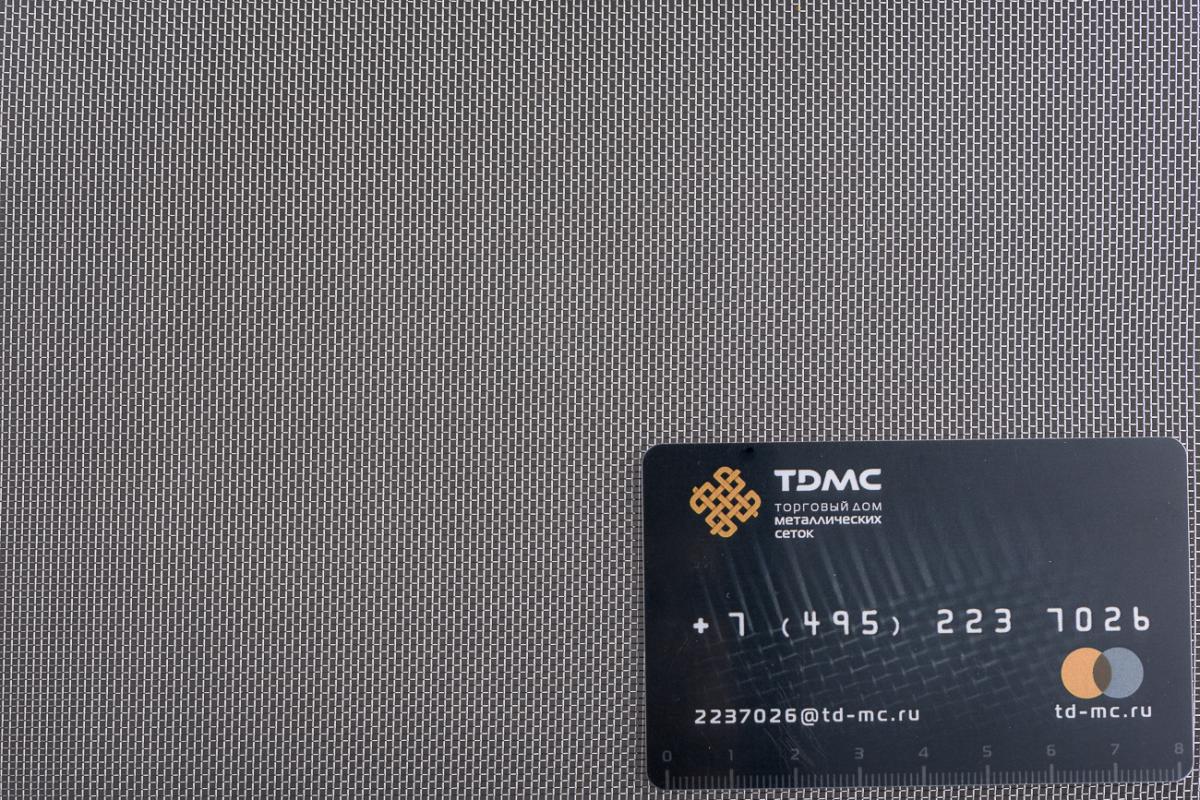

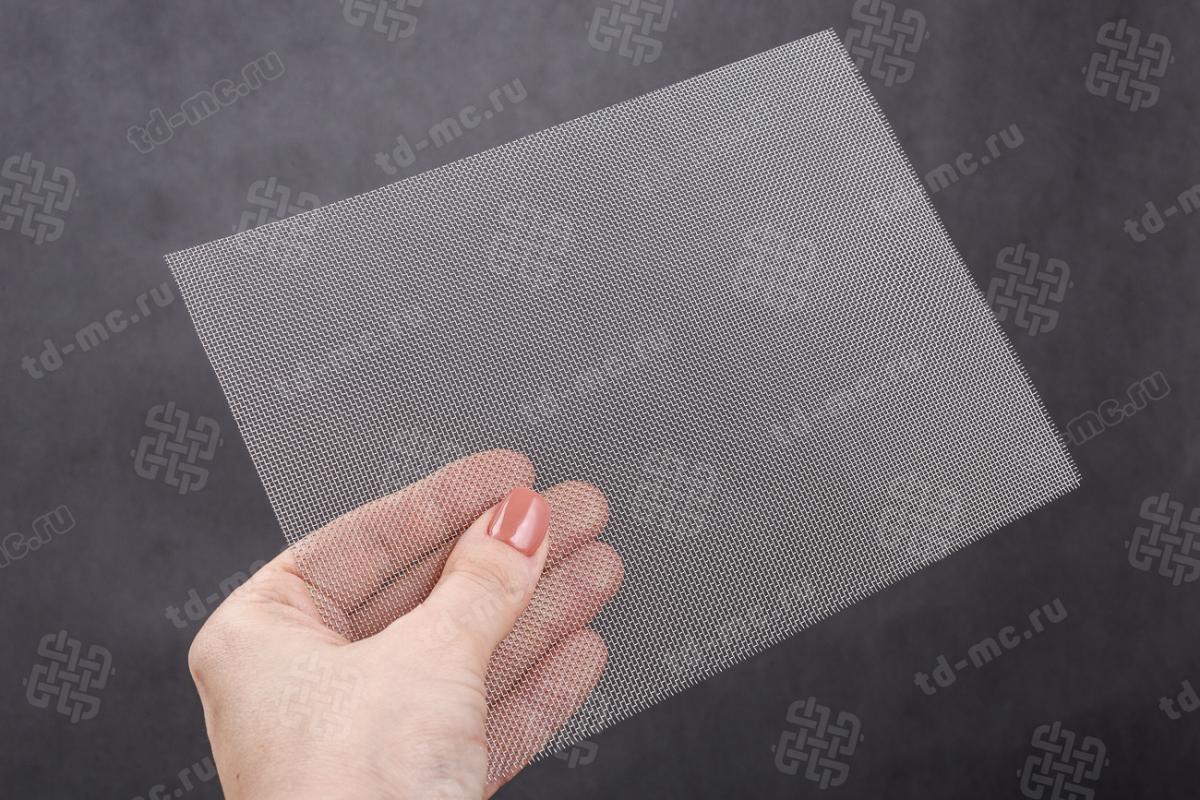

Сетка нержавеющая № 09

Name: Сетка нержавеющая № 09
Brand: Торговый Дом Металлических Сеток
SKU: 474
Availability: InStock

ТУ 14-4-1374-86

Нет в наличии

0 руб / м²

м²

0.00 руб

в т.ч. НДС

Количество

Наценка

Цена с НДС за м²

до 3м² включительно

+ 25%

0 руб / м²

от 3м² до рулона

+ 10%

0 руб / м²

Услуга отмотки от рулона.

Выполняем раскрой сетки на прямоугольные и квадратные отрезки по индивидуальным размерам.

Заказать раскрой сетки

Готово

Сообщить о появлении

Доставка

Цена опт

Основные характеристики

Наименование по ГОСТ (ТУ) Сетка 09-AISI 304 ТУ 14-4-1374-86
Тип плетения полотняное
Номер сетки № 09
Размер стороны ячейки 0.9 мм
Диаметр проволоки 0.28 мм
ГОСТ (ТУ) ТУ 14-4-1374-86
Марка стали Нержавеющая сталь AISI 304
наличие сетки изготовленной из другой марки стали можно уточнить в отделе сбыта
Ширина полотна сетки до 2000 мм
Длина сетки в рулоне 30 м, возможна отмотка от рулона требуемого количества, а также раскрой сетки на куски необходимых размеров.

Общее/Прочее

Наименование по НТД Сетка 09-AISI 304 ТУ 14-4-1374-86
Тип плетения полотняное
Номер сетки № 09
ГОСТ (ТУ) ТУ 14-4-1374-86
Применение при переработке зерна в мукомольной промышленности
Количество ячеек на 1 дм 84,75 шт
Количество ячеек на 1 см2, шт 72 шт
Живое сечение 58 %
Номинальный размер стороны ячейки в свету 0.9 мм
Допускаемое отклонение от номинального размера для среднего арифметического размера стороны ячейки в свету ±5%
Максимальное допустимое отклонение от номинального для размера отдельной увеличенной ячейки ±20%
Допускаемое число ячеек с максимально увеличенными размерами сторон в свету 6%
Номинальный диаметр проволоки 0.28 мм.
Предельное отклонение по диаметру проволоки: ±0,006 мм. Согласно требований технических условий диаметр проволоки контролируется до изготовления сетки, т.к. при изготовления сетки возможно естественное утонение проволоки.
Ширина полотна сетки до 2000 мм мм.
Предельное отклонение по ширине: ±1%
Длина сетки в рулоне стандартная длина сетки в рулоне 30 м
Возможна отмотка от рулона требуемого количества, а также раскрой сетки на куски необходимых размеров. По требованию Покупателя возможна поставка сетки одним цельным куском. Согласно требованию технических условий длина одного отрезка сетки в рулоне должна быть не менее минимальная длина куска сетки в рулоне - 1 м.. Рулон может состоять из нескольких отрезков сетки одного номера. Допустимое отклонение по длине ±50 мм
Состояние поставки сетка поставляется в рулонах намотанных на картонную шпулю (гильзу). Диаметр рулона 0,3±0,05м
Кромка сетки сетка выполнена с с обрезным краем
Упаковка Каждый рулон обернут в полиэтиленовую пленку (или влагозащитную бумагу и полиэтиленовую пленку) и упакован в гофроящик 1200х170х160мм. Технические условия допускают использовать другие виды упаковки и материалы обеспечивающие сохранность сетки при транспортировании. Допускается упаковывать несколько рулонов сеток оформленных одним сертификатом качества в один фанерный ящик
Теоретическая масса 1 кв.м сетки нетто 0,879 кг
Условия хранения по условиям хранения 5 ГОСТ 15150, т.е. под навесами или в помещениях, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе (например палатки, металлические хранилища без теплоизоляции). Температура от -50°С до +50°С, относительная влажность воздуха до 100% при температуре +25°С
Гарантийный срок хранения не регламентируется

Материал

Материал Нержавеющая сталь AISI 304
наличие сетки из другой марки стали или срок и возможность ее изготовления можно уточнить в отделе сбыта
Тип материала высоколегированная коррозионностойкая сталь аустенитного класса
НТД на материал химсостав по ASTM А 580
Основные свойства сталь стандарта США марки AISI 304 - универсальная и наиболее широко используемая наравне с российскими аналогами - 08Х18Н10 и 12Х18Н9; свариваемость - хорошая, но из-за отсутствия титана сварочный шов (кроме контактной сварки) подвержен межкристаллитной коррозии; сталь 08Х18Н10 используется более широко при необходимости в последующей термической обработке (закалке) и холодной деформации, в качестве деталей печной арматуры, теплообменников, муфелей, роторов, патрубков и коллекторов выхлопных систем, электродов искровых зажигательных свечей и проч.; слабомагнитна, в термообработанном состоянии практически немагнитная; хорошая сопротивляемость атмосферной и межкристаллитной коррозии в совокупности с жаростойкостью, стабильностью, прочностью, легкостью обработки, возможностью использования в широком диапазоне температур сделали эту марку стали одной из самых производимых и используемых во всем мире в различных отраслях промышленности, в том числе для изготовления деталей машин и аппаратов продовольственного и торгового машиностроения, товаров народного потребления не подвергаемых сварке (кроме точечной); проволока стали марки AISI 321 используется для изготовления сварных нержавеющих сеток по ТУ 1276-001-38279335-2012, плетеных транспортерных сеток ТУ 25.93.13-001-15878725-2018, тканых сеток по ТУ 1276-003-38279335-2013, тканых сеток из рифленой проволоки по ТУ 1276-002-38279335-2013 и др.
Коррозионная стойкость сетка и проволока из нержавеющей стали марки AISI 304 обладает хорошей сопротивляемостью к атмосферной и межкристаллитной коррозии в том числе в среде насыщенного пара, при эксплуатации в условиях высоких и низких температур и в агрессивных средах, в растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей, в морской воде; сталь марки AISI 304 рекомендована к применению как коррозионностойкая; применяется в средах с большой агрессивностью; сталь марки AISI 304 неустойчива в серосодержащих средах
Температура эксплуатации рекомендуемая рабочая температура не более 420°С по показателям корозионостойкости; не более 710°С по механическим показателям; температура плавления 1400°С
