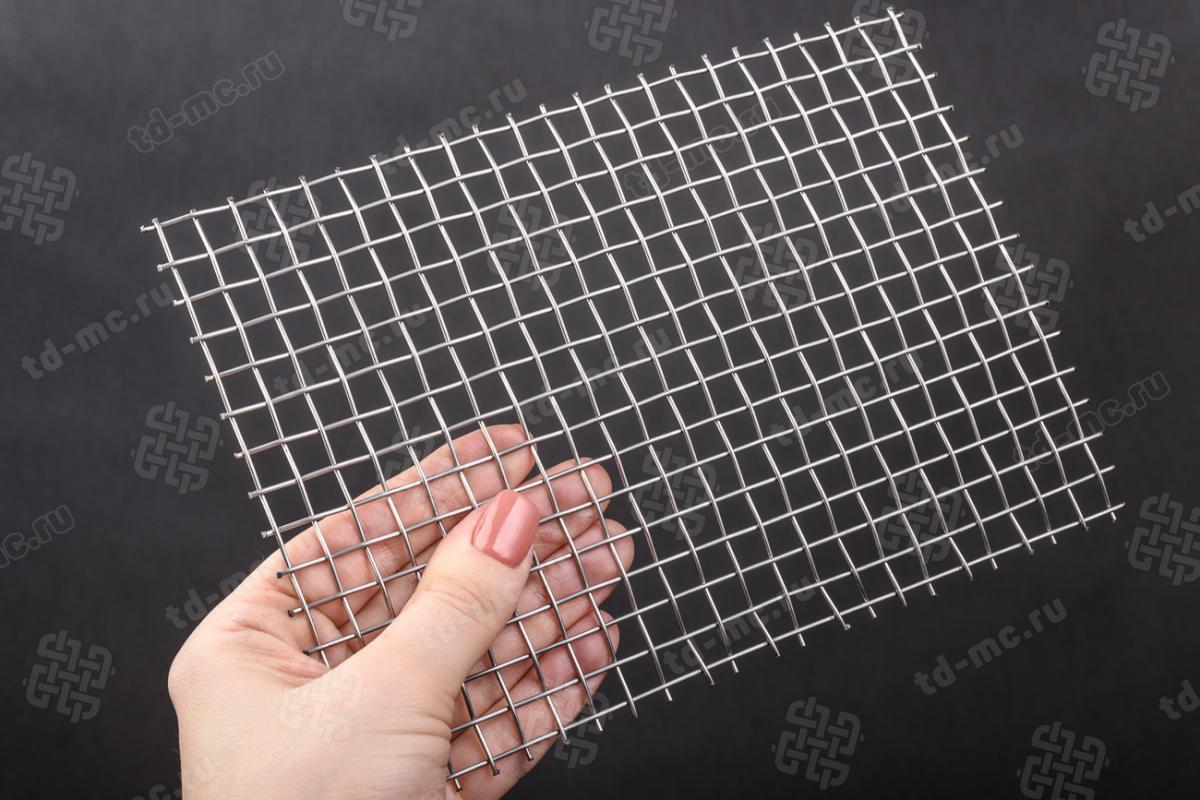

Сетка нержавеющая 5/16" mesh схема плетения - фото 4

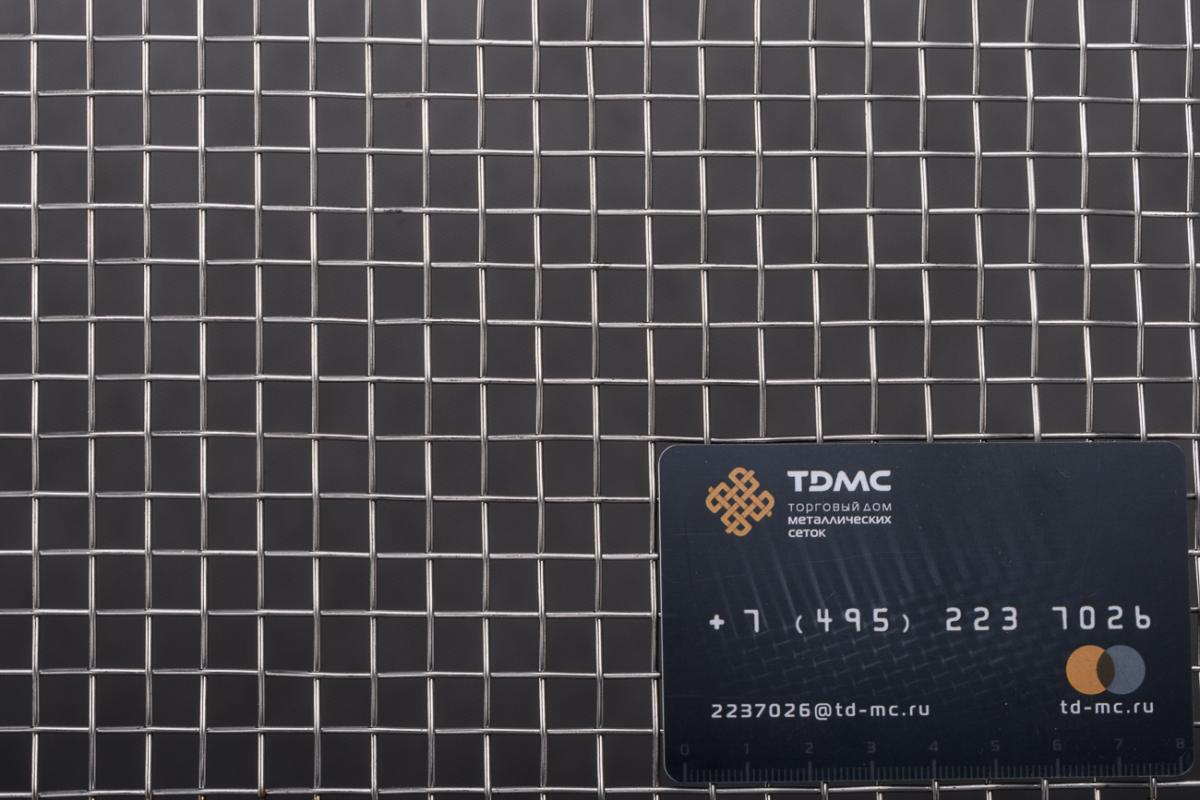

Сетка нержавеющая 5/16" mesh схема плетения - фото 5

Сетка нержавеющая 5/16" mesh

Name: Сетка нержавеющая 5/16" mesh
SKU: 575
Price: 1360 RUB
Availability: InStock

ASTM E2016

В наличии

Основные характеристики

Наименование по стандарту Сетка 5/16" mesh AISI304 ASTM E2016-06
Тип плетения полотняное
Номер сетки 5/16" mesh
Размер стороны ячейки 7.94 мм
Диаметр проволоки 1.219 мм
Стандарт ASTM E2016
Марка стали Нержавеющая сталь AISI 304
наличие сетки изготовленной из другой марки стали можно уточнить в отделе сбыта
Ширина полотна сетки 1000 мм
наличие сетки другой ширины и цену на неё можно уточнить в отделе сбыта
Длина сетки в рулоне 30 м, возможна отмотка от рулона требуемого количества, а также раскрой сетки на куски необходимых размеров.

Общее/Прочее

Наименование по НТД Сетка 5/16" mesh AISI304 ASTM E2016-06
Тип плетения полотняное
Номер сетки 5/16" mesh
ГОСТ (ТУ) ASTM E2016
Применение в качества части импортного технологического оборудования;
для экранирования, армирования; при теплоизоляции промышленного оборудования в агрессивных средах и условиях повышенной атмосферной и межкристаллитной коррозии, эксплуатируемых в среде высоких и низких температур; фильтрации газов; воздухоочистки; сепарации и других целей
Количество ячеек на 1 дм 11 шт
Количество ячеек на 1 см2, шт 1 шт
Живое сечение 75 %
Номинальный размер стороны ячейки в свету 7.94 мм
Допускаемое отклонение от номинального размера для среднего арифметического размера стороны ячейки в свету не регламентируется. Допускаемое отклонение по количеству проволок основы ±3% и проволок утка ±4%
Номинальный диаметр проволоки 1.219 мм.
Предельное отклонение по диаметру проволоки: ±0,03 мм. Согласно требований технических условий диаметр проволоки контролируется до изготовления сетки, т.к. при изготовления сетки возможно естественное утонение проволоки.
Ширина полотна сетки 1000 мм мм. наличие сетки другой ширины и цену на неё можно уточнить в отделе сбыта По согласованию производителя с заказчиком возможно изготовление сетки шириной до 1500мм (минимальный заказ - от 80 погонных метров), цену и срок производства следует уточнить в отделе сбыта.
Предельное отклонение по ширине: +3,2мм
Длина сетки в рулоне стандартная длина сетки в рулоне 30 м
Возможна отмотка от рулона требуемого количества, а также раскрой сетки на куски необходимых размеров. По требованию Покупателя возможна поставка сетки одним цельным куском. Согласно требованию технических условий длина одного отрезка сетки в рулоне должна быть не менее по требованию стандарта минимальная длина куска в рулоне - 3 м. Рулон может состоять из нескольких отрезков сетки, но не более 3-х.. Рулон может состоять из нескольких отрезков сетки одного номера. Допустимое отклонение по длине ±50 мм
Состояние поставки сетка поставляется в рулонах намотанных на картонную шпулю (гильзу) или без неё. Диаметр рулона 0,4±0,1м
Кромка сетки сетка выполнена с с обрезным краем
Упаковка Каждый рулон обернут в полиэтиленовую пленку (или влагозащитную бумагу и полиэтиленовую пленку) . Стандарт допускает использовать другие виды упаковки и материалы обеспечивающие сохранность сетки при транспортировании. Допускается упаковывать несколько рулонов сеток оформленных одним сертификатом качества в один фанерный ящик
Теоретическая масса 1 кв.м сетки нетто 2,11 кг
Условия хранения условия хранения должны обеспечивать защиту сетки от механических повреждений, загрязнения, увлажнения, химической коррозии и иного вредного воздействия окружающей среды и обеспечивать её сохранность при транспортировке и хранении в зависимости от климатических условий и вида материала из которого изготовлена сетка
Гарантийный срок хранения не регламентируется

Материал

Материал Нержавеющая сталь AISI 304
наличие сетки из другой марки стали или срок и возможность ее изготовления можно уточнить в отделе сбыта
Тип материала высоколегированная коррозионностойкая сталь аустенитного класса
НТД на материал химсостав по ASTM А 580
Основные свойства сталь стандарта США марки AISI 304 - универсальная и наиболее широко используемая наравне с российскими аналогами - 08Х18Н10 и 12Х18Н9; свариваемость - хорошая, но из-за отсутствия титана сварочный шов (кроме контактной сварки) подвержен межкристаллитной коррозии; сталь 08Х18Н10 используется более широко при необходимости в последующей термической обработке (закалке) и холодной деформации, в качестве деталей печной арматуры, теплообменников, муфелей, роторов, патрубков и коллекторов выхлопных систем, электродов искровых зажигательных свечей и проч.; слабомагнитна, в термообработанном состоянии практически немагнитна; хорошая сопротивляемость атмосферной и межкристаллитной коррозии в совокупности с жаростойкостью, стабильностью, прочностью, легкостью обработки, возможностью использования в широком диапазоне температур сделали эту марку стали одной из самых производимых и используемых во всем мире в различных отраслях промышленности, в том числе для изготовления деталей машин и аппаратов продовольственного и торгового машиностроения, товаров народного потребления не подвергаемых сварке (кроме точечной); проволока стали марки AISI 321 используется для изготовления сварных нержавеющих сеток по ТУ 1276-001-38279335-2012, плетеных транспортерных сеток ТУ 25.93.13-001-15878725-2018, тканых сеток по ТУ 1276-003-38279335-2013, тканых сеток из рифленой проволоки по ТУ 1276-002-38279335-2013 и др.
Коррозионная стойкость сетка и проволока из нержавеющей стали марки AISI 304 обладает хорошей сопротивляемостью к атмосферной и межкристаллитной коррозии в том числе в среде насыщенного пара, при эксплуатации в условиях высоких и низких температур и в агрессивных средах, в растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей, в морской воде; сталь марки AISI 304 рекомендована к применению как коррозионностойкая; применяется в средах с большой агрессивностью; сталь марки AISI 304 неустойчива в серосодержащих средах
Температура эксплуатации рекомендуемая рабочая температура не более 420°С по показателям корозионостойкости; не более 710°С по механическим показателям; температура плавления 1400°С
