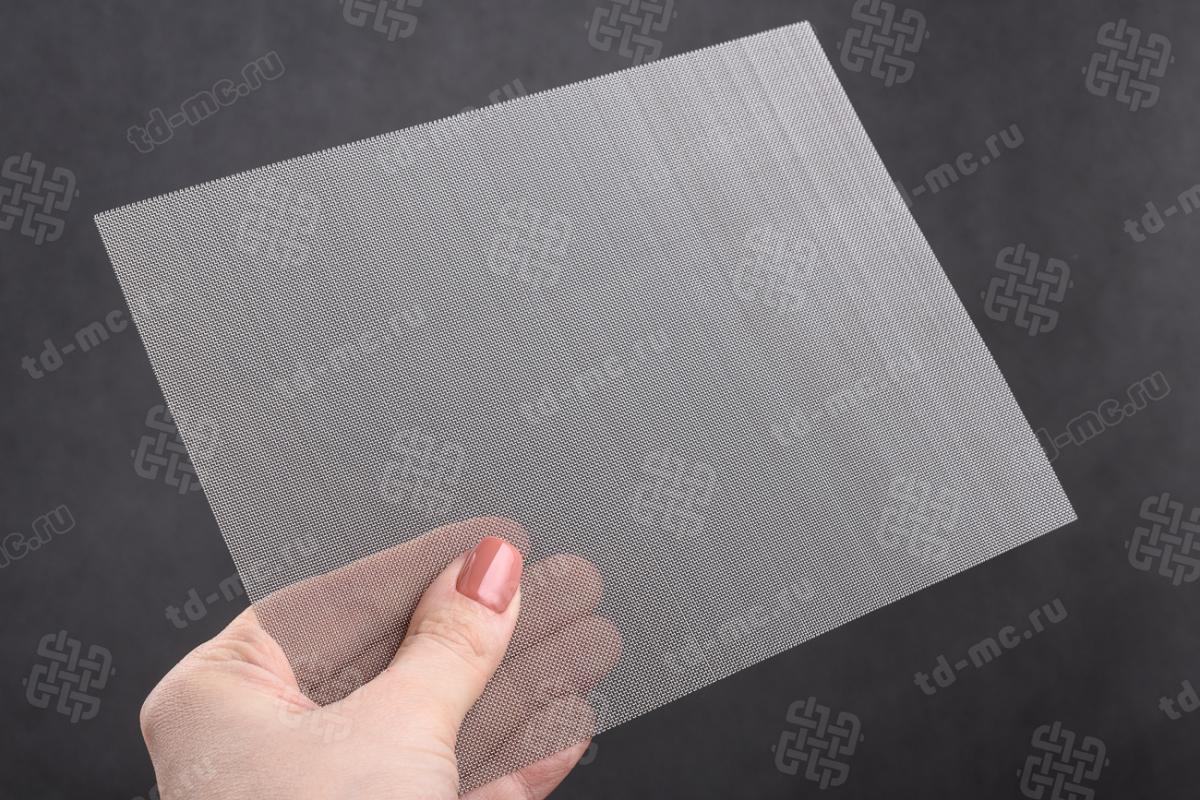

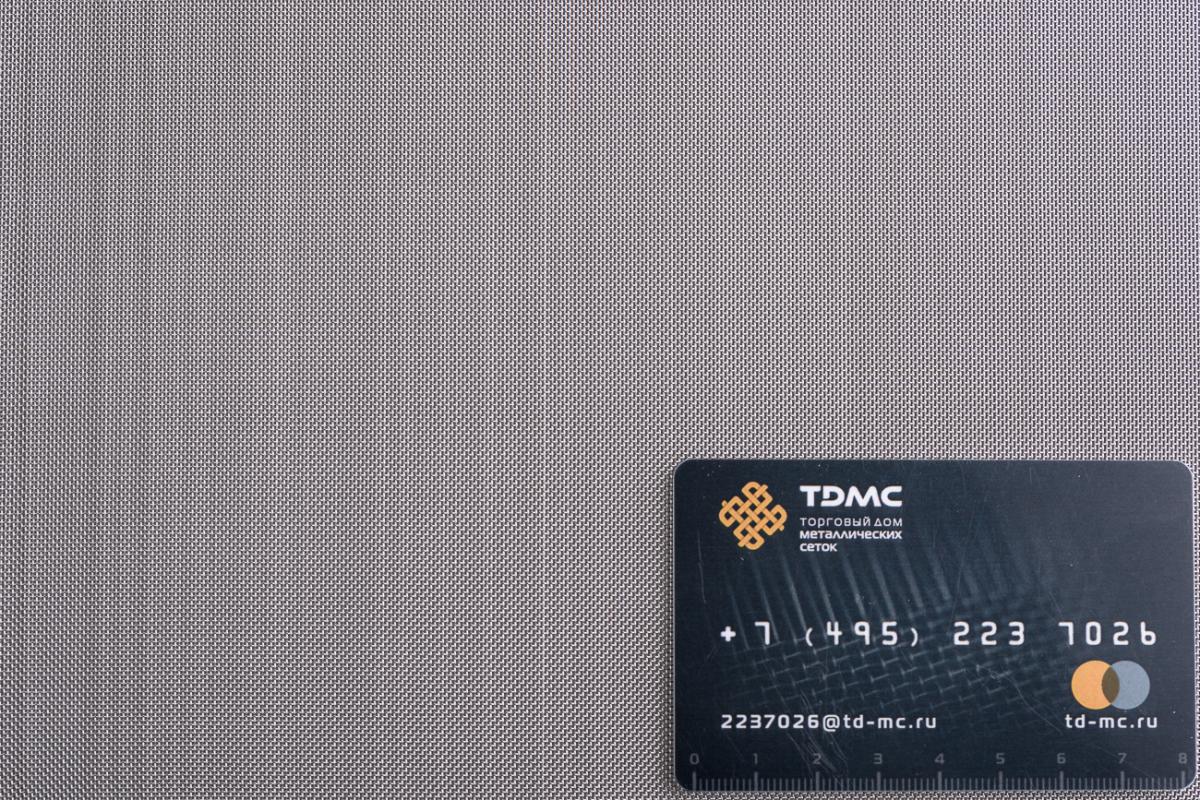

Сетка нержавеющая 40 mesh

Name: Сетка нержавеющая 40 mesh
SKU: 554
Price: 1344 RUB
Availability: InStock

ASTM E2016

В наличии

Основные характеристики

Наименование по стандарту Сетка 40х40mesh-0,234мм AISI304 ASTM E2016-06
Тип плетения полотняное
Номер сетки 40 mesh
Размер стороны ячейки 0.401 мм
Диаметр проволоки 0.234 мм
Стандарт ASTM E2016
Марка стали Нержавеющая сталь AISI 304
наличие сетки изготовленной из другой марки стали можно уточнить в отделе сбыта
Ширина полотна сетки 1000 мм
наличие сетки другой ширины и цену на неё можно уточнить в отделе сбыта
Длина сетки в рулоне 30 м, возможна отмотка от рулона требуемого количества, а также раскрой сетки на куски необходимых размеров.

Общее/Прочее

Наименование по НТД Сетка 40х40mesh-0,234мм AISI304 ASTM E2016-06
Тип плетения полотняное
Номер сетки 40 mesh
ГОСТ (ТУ) ASTM E2016
Применение в качества части импортного технологического оборудования;
для фильтрации жидкостей, растворов, расплавов и смесей, в том числе агрессивных, горючих и легко воспламеняющихся, в агрессивных средах и условиях повышенной атмосферной и межкристаллитной коррозии, эксплуатируемых в среде высоких и низких температур; фильтрации газов; воздухоочистки; сепарации и других целей
Количество ячеек на 1 дм 157 шт
Количество ячеек на 1 см2, шт 248 шт
Живое сечение 40 %
Номинальный размер стороны ячейки в свету 0.401 мм
Допускаемое отклонение от номинального размера для среднего арифметического размера стороны ячейки в свету не регламентируется. Допускаемое отклонение по количеству проволок основы ±2% и проволок утка ±4%
Номинальный диаметр проволоки 0.234 мм.
Предельное отклонение по диаметру проволоки: ±0,008 мм. Согласно требований технических условий диаметр проволоки контролируется до изготовления сетки, т.к. при изготовления сетки возможно естественное утонение проволоки.
Ширина полотна сетки 1000 мм мм. наличие сетки другой ширины и цену на неё можно уточнить в отделе сбыта По согласованию производителя с заказчиком возможно изготовление сетки шириной до 1300мм (минимальный заказ - от 80 погонных метров), цену и срок производства следует уточнить в отделе сбыта.
Предельное отклонение по ширине: +6,4мм
Длина сетки в рулоне стандартная длина сетки в рулоне 30 м
Возможна отмотка от рулона требуемого количества, а также раскрой сетки на куски необходимых размеров. По требованию Покупателя возможна поставка сетки одним цельным куском. Согласно требованию технических условий длина одного отрезка сетки в рулоне должна быть не менее по требованию стандарта минимальная длина куска в рулоне - 3 м. Рулон может состоять из нескольких отрезков сетки, но не более 3-х.. Рулон может состоять из нескольких отрезков сетки одного номера. Допустимое отклонение по длине ±50 мм

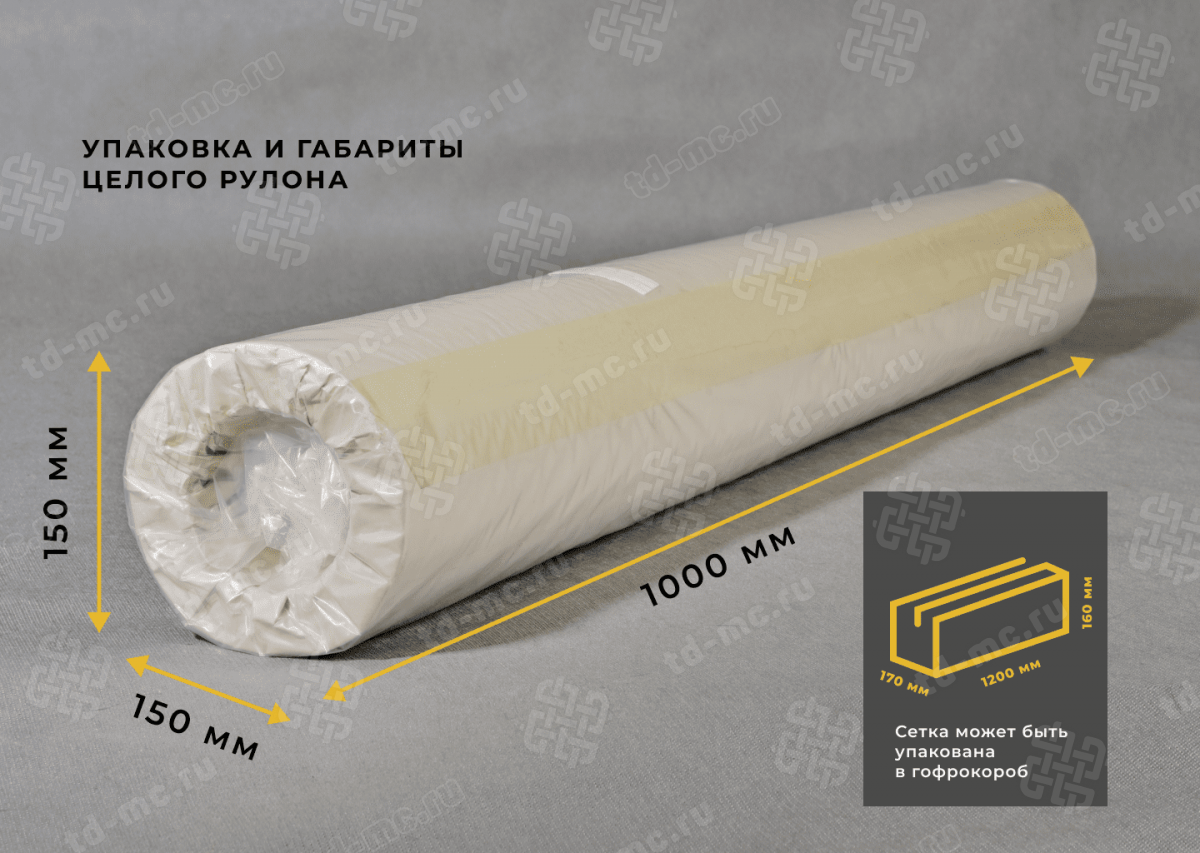

Состояние поставки сетка поставляется в рулонах намотанных на картонную шпулю (гильзу). Диаметр рулона 0,22±0,05м
Кромка сетки сетка выполнена с с обрезным краем или с заплетенным краем (с закрайкой)
Упаковка Каждый рулон обернут в полиэтиленовую пленку (или влагозащитную бумагу и полиэтиленовую пленку) и упакован в гофроящик 1200х170х160мм. Стандарт допускает использовать другие виды упаковки и материалы обеспечивающие сохранность сетки при транспортировании. Допускается упаковывать несколько рулонов сеток оформленных одним сертификатом качества в один фанерный ящик
Теоретическая масса 1 кв.м сетки нетто 1,09 кг
Условия хранения условия хранения должны обеспечивать защиту сетки от механических повреждений, загрязнения, увлажнения, химической коррозии и иного вредного воздействия окружающей среды и обеспечивать её сохранность при транспортировке и хранении в зависимости от климатических условий и вида материала из которого изготовлена сетка
Гарантийный срок хранения не регламентируется

Материал

Материал Нержавеющая сталь AISI 304
наличие сетки из другой марки стали или срок и возможность ее изготовления можно уточнить в отделе сбыта
Тип материала высоколегированная коррозионностойкая сталь аустенитного класса
НТД на материал химсостав по ASTM А 580
Основные свойства сталь стандарта США марки AISI 304 - универсальная и наиболее широко используемая наравне с российскими аналогами - 08Х18Н10 и 12Х18Н9; свариваемость - хорошая, но из-за отсутствия титана сварочный шов (кроме контактной сварки) подвержен межкристаллитной коррозии; сталь 08Х18Н10 используется более широко при необходимости в последующей термической обработке (закалке) и холодной деформации, в качестве деталей печной арматуры, теплообменников, муфелей, роторов, патрубков и коллекторов выхлопных систем, электродов искровых зажигательных свечей и проч.; слабомагнитна, в термообработанном состоянии практически немагнитна; хорошая сопротивляемость атмосферной и межкристаллитной коррозии в совокупности с жаростойкостью, стабильностью, прочностью, легкостью обработки, возможностью использования в широком диапазоне температур сделали эту марку стали одной из самых производимых и используемых во всем мире в различных отраслях промышленности, в том числе для изготовления деталей машин и аппаратов продовольственного и торгового машиностроения, товаров народного потребления не подвергаемых сварке (кроме точечной); проволока стали марки AISI 321 используется для изготовления сварных нержавеющих сеток по ТУ 1276-001-38279335-2012, плетеных транспортерных сеток ТУ 25.93.13-001-15878725-2018, тканых сеток по ТУ 1276-003-38279335-2013, тканых сеток из рифленой проволоки по ТУ 1276-002-38279335-2013 и др.
Коррозионная стойкость сетка и проволока из нержавеющей стали марки AISI 304 обладает хорошей сопротивляемостью к атмосферной и межкристаллитной коррозии в том числе в среде насыщенного пара, при эксплуатации в условиях высоких и низких температур и в агрессивных средах, в растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей, в морской воде; сталь марки AISI 304 рекомендована к применению как коррозионностойкая; применяется в средах с большой агрессивностью; сталь марки AISI 304 неустойчива в серосодержащих средах
Температура эксплуатации рекомендуемая рабочая температура не более 420°С по показателям корозионостойкости; не более 710°С по механическим показателям; температура плавления 1400°С
