Наименование по ГОСТ (ТУ)

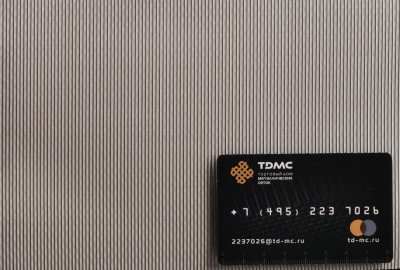

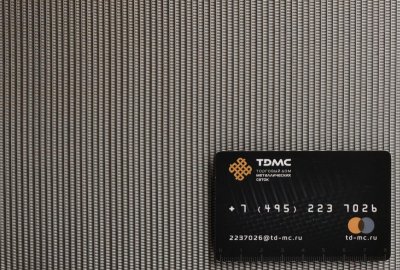

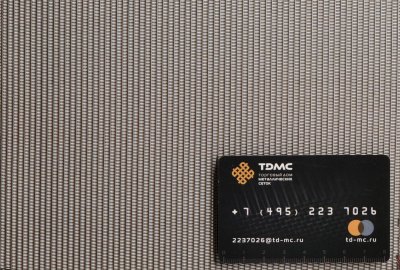

Сетка 165х1400 AISI 304 ASTM E2016-06
Номер сетки
165х1400 номер сетки характеризует номинальное количество проволок основы/утка на 1 дюйм
Основное применение
сетка применяется для фильтрация жидкости и газа, в том числе в агрессивных средах и при высоких температурах эксплуатации; в качестве фильтрующих элементов импортных гидросистем, систем воздухоочистки; обезвоживания и сушки; для изготовления фильтров и фильтроэлементов гидравлических и смазочных систем, фильтрующих элементов и сепараторов для жидкостей, частей фильтрующих материалов и сменных картриджей;
Номинальная тонкость фильтрации ? Указанная на сайте номинальная тонкость фильтрации сетки приведена исключительно в справочных целях и не может служить основанием для технического применения сетки и предметом споров и претензий. Более подробную информацию о тонкости фильтрации можно получить здесь .
9-11 мкм
Размер стороны ячейки
нулевые ячейки (т.е. ячейки отсутствуют, проволоки утка расположены друг к другу вплотную)
Теоретическая масса 1 кв.м сетки
0.38 кг
Номинальное количество проволок основы и предельное отклонение
165 проволок на 1 дюйм ширины сетки Предельное отклонение от номинального: ±2%
Номинальное количество проволок утка и предельное отклонение
1400 проволок на 1 дюйм длины сетки Предельное отклонение от номинального: ±4%
Диаметр проволоки основы
0,07 мм с предельным отклонением ±0,003мм. При производстве сетки возможно естественное утонение проволоки в связи с её деформацией и растяжении, поэтому, согласно ASTM E2016-06, контроль размера проволоки производится до заправки её в ткацкий станок.
Диаметр проволоки утка
0,04 мм с предельным отклонением ±0,03мм
Ширина полотна сетки
1000 мм. Предельное отклонение по ширине: ±1%
Расчетная толщина полотна сетки
1 мм
Число нитей основы на 1дм (справочно)
650 шт
Длина сетки в рулоне
стандартная длина сетки в рулоне 30 м. Возможна
отмотка от рулона требуемого количества, а также
раскрой сетки на куски необходимых размеров. Согласно требованию
ASTM E2016 рулон может состоять из нескольких кусов сетки одного наименования, при этом длина каждого отрезка должна быть не менее 1м. По требованию покупателя возможна поставка сетки одним цельным куском.
Состояние поставки
сетка поставляется в рулонах, намотанных на картонную/пластиковую/металлическую шпулю (гильзу). Диаметр рулона 20(±5) см
Кромка сетки
сетка выполнена с обрезными кромками
Упаковка
Каждый рулон сетки упакован в бумагу и/или полиэтиленовую пленку. Рулон упаковывается в деревянный/картонный/фанерный ящик. Допускается упаковывать несколько рулонов сеток оформленных одним сертификатом качества в один ящик. Возможна поставка сетки без ящиков под ответственность Перевозчика/Получателя.
Условия хранения
условия хранения должны обеспечивать защиту сетки от механических повреждений, загрязнения, увлажнения, химической коррозии и иного вредного воздействия окружающей среды и обеспечивать её сохранность при транспортировке и хранении в зависимости от климатических условий и вида материала из которого изготовлена сетка
Гарантийный срок хранения
не регламентируется
