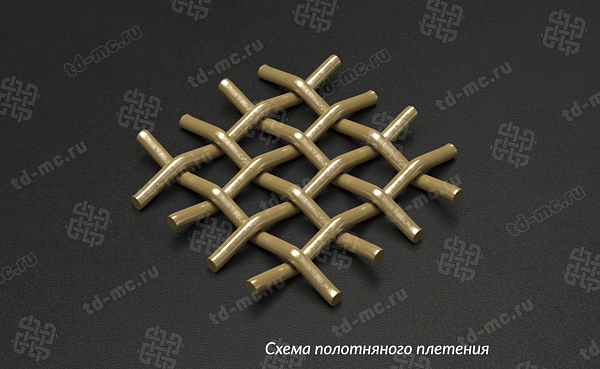

Сетка латунная 0,16x0,1 схема плетения - фото 4

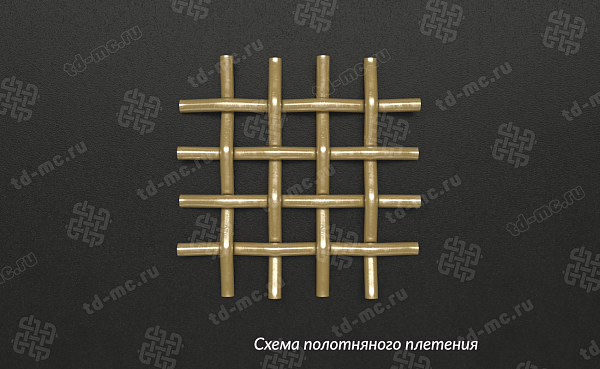

Сетка латунная 0,16x0,1 схема плетения - фото 5

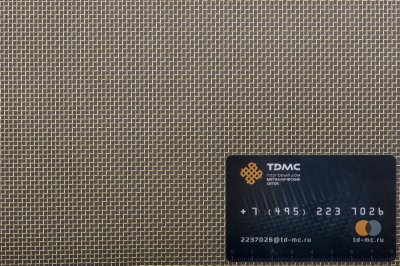

Сетка латунная 0,16x0,1

Name: Сетка латунная 0,16x0,1
SKU: 203
Price: 1198 RUB
Availability: InStock

ГОСТ 6613-86

В наличии

Основные характеристики

Наименование по ГОСТ (ТУ) Сетка полутомпаковая 016 Н ГОСТ 6613-86
Тип плетения полотняное
Класс точности нормальная точность
Номер сетки 016 Н
Размер стороны ячейки 0.16 мм
Диаметр проволоки 0.1 мм
ГОСТ (ТУ) ГОСТ 6613-86
Материал Латунь - Полутомпак Л80
Ширина полотна сетки 1000 мм
Длина сетки в рулоне 30 м, возможна отмотка от рулона требуемого количества, а также раскрой сетки на куски необходимых размеров.

Общее/Прочее

Наименование по НТД Сетка полутомпаковая 016 Н ГОСТ 6613-86
Тип плетения полотняное
Номер сетки 016 Н
ГОСТ, ТУ ГОСТ 6613-86
Класс точности нормальная точность
Основное применение сетка применяется в качестве рабочего элемента оборудования применяемого для разделения материалов по фракциям (размерам частиц), контроля геометрических размеров частиц; ; в качестве фильтрующего элемента для очистки растворов и смесей, в том числе фильтрации горючих и легко воспламеняющихся (бензина, керосина и проч.) жидкостей; фильтрации газов; для разделения материалов (сепарации) и других целей
Количество ячеек на 1 дм 385 шт
Количество ячеек на 1 см2, шт 1482 шт
Живое сечение 37,9 %
Размер стороны ячейки 0.16 мм
Предельное отклонение среднего арифметического размера стороны ячейки от номинального ±0,014 мм
Максимальное отклонение размера стороны ячейки от номинального ±0,091 мм
Допустимое число ячеек с максимальным размером 8%
Диаметр проволоки 0.1 мм.
Предельное отклонение по диаметру проволоки: ±0,01 мм. При производстве сетки возможно естественное утонение проволоки в связи с её деформацией и растяжении, поэтому, согласно ГОСТ 6613-86, диаметр проволоки измеряют перед заправкой на ткацкий станок."
Ширина полотна сетки 1000 мм.
Предельное отклонение по ширине: ±1%
Длина сетки в рулоне стандартная длина сетки в рулоне 30 м. Возможна отмотка от рулона требуемого количества, а также раскрой сетки на куски необходимых размеров. По требованию Покупателя возможна поставка сетки одним цельным куском. Согласно требованию ГОСТ 6613-86 рулон может состоять из нескольких кусов сетки одного наименования, при этом длина каждого отрезка должна быть не менее 1500 мм.

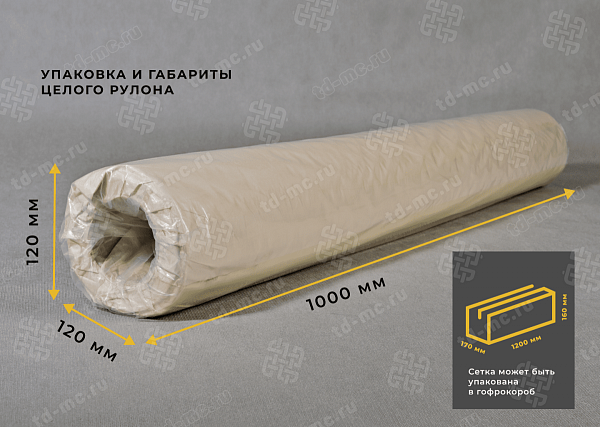

Состояние поставки сетка поставляется в рулонах, намотанных на картонную/пластиковую/металлическую шпулю (гильзу). Диаметр рулона 0,15±0,05м.
Кромка сетки сетка выполнена с обрезным краем
Упаковка Каждый рулон сетки упакован в бумагу и/или полиэтиленовую пленку. Рулон упаковывается в деревянный/картонный/фанерный ящик. Допускается упаковывать несколько рулонов сеток оформленных одним сертификатом качества в один ящик. Возможна поставка сетки без ящиков под ответственность Перевозчика/Получателя.
Теоретическая масса 1 кв.м сетки нетто 0,532 кг
Условия хранения по условиям хранения 2 ГОСТ 15150, т.е. в закрытых или других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности существенно меньше, чем на открытом воздухе (например каменные, бетонные, металлические с теплоизоляцией и другие хранилища). Температура от -50°С до +40°С, относительная влажность воздуха до 98% при температуре +25°С
Гарантийный срок хранения гарантийный срок хранения сетки - 6 месяцев со дня изготовления при соблюдении условий хранения

Материал

Материал Латунь - Полутомпак Л80
Тип материала сплав меди 80% и цинка 20%
НТД на материал химсостав по ГОСТ 15527-2004
Плотность 8,7 г/см3
Основные свойства полутомпаком называют латунь с содержанием цинка 10—30 %; полутомпак Л80 обладает высокой пластичностью, этот сплав хорошо обрабатываемый, относительно прочен, легко полируемый, хорошо спаиваемый, высоко теплопроводный обладает антифрикционными свойствами; латунь марки Л80 достаточно хорошо сваривается различными видами сварки, в том числе газовой и дуговой в среде защитных газов; одним из отличительных эксплуатационных свойств бронзы и латуни является то, что при ударе и трении твердого просеиваемого о медные сплавы не создаются искры, поэтому сетку из латунной проволоки применяют в легко воспламеняющихся и взрывоопасных средах, при просеивании материалов в случаях, когда необходимо избегать искрообразование
Коррозионная стойкость сетка из полутомпака марки Л80 коррозионностойкая в воздушной среде (в том числе при морском климате), в пресной и морской воде, в среде сухих газов-галогенов, в сухом паре, в антифризах, спиртах, фреонах; сетка их латуни марки Л80 относительно устойчива в щелочах; сетка из полутомпака, как и сетки из других марок латуни неустойчива во влажном насыщенный паре, рудничных водах, окислительных растворах, хлоридах, минеральных кислотах, сероводороде, жирных кислотах, в среде содержащей сернистые газы или аммиак; сетку из латуни не следует применять в контакте с железом, алюминием и цинком из-за контактной коррозии, ведущей к быстрому её разрушению
Температура эксплуатации температура плавления около 905°C; температура отжига 500÷650°C; сплав сохраняет пластичность и не становятся хрупким при охлаждении вплоть до гелиевых температур
